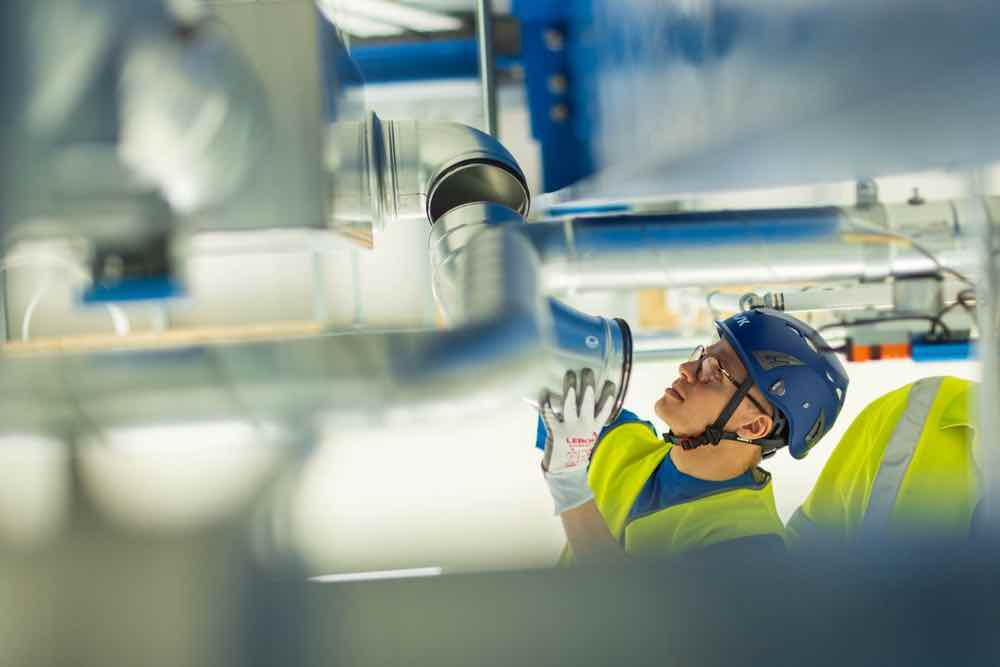

Fot. Lindab | Montaż systemu wentylacyjnego Lindab z uszczelką
Efektywność energetyczna a szczelność wentylacji
Dobrze zaprojektowany budynek energooszczędny nie może tracić energii przez niedopracowaną instalację. Dotyczy to przegród, stolarki, izolacji, ale także kanałów wentylacyjnych. Jeżeli instalacja jest nieszczelna, część powietrza nie dociera tam, gdzie powinna.
Mechanizm jest prosty:
- z kanałów ucieka część powietrza,
- wentylator musi wykonać większą pracę,
- rośnie zużycie energii elektrycznej,
- trudniej utrzymać projektowe przepływy,
- spada efektywność całego systemu HVAC,
- wzrastają koszty eksploatacji budynku.
Klasa szczelności D – dlaczego jest tak ważna?
Klasa szczelności instalacji wentylacyjnej określa dopuszczalny poziom niekontrolowanego wycieku powietrza z przewodów. To parametr zapisany w normach europejskich EN 12237 oraz EN 1507.
W praktyce dla wielu instalacji jako minimalny poziom przyjmuje się klasę B. Jednak od nowoczesnego budownictwa coraz częściej oczekuje się więcej.
Klasa D jest dziś szczególnie oczekiwana w:
- budynkach pasywnych i niskoemisyjnych,
- szpitalach, laboratoriach i obiektach z zaostrzonym reżimem higienicznym,
- obiektach certyfikowanych (BREEAM, LEED, DGNB),
- nowoczesnych biurach i obiektach usługowych.
W instalacjach o niskiej szczelności straty powietrza mogą sięgać nawet 20–30%, co bezpośrednio przekłada się na wyższe rachunki za energię. System w klasie D ogranicza te straty do minimum. I tak projektowana jest wentylacja Lindab.
Fot. Lindab | System z uszczelką pozwala uzyskać klasę szczelności D, co przekłada się na wyższą efektywność energetyczną budynku.
Wentylacja Lindab z uszczelką pozwala uzyskać klasę szczelności D
Aby instalacja mogła osiągnąć najwyższy poziom szczelności, nie wystarczy staranny montaż. Potrzebny jest system, który już na poziomie konstrukcji ogranicza ryzyko strat.
W systemie wentylacji Lindab za szczelność połączeń odpowiada fabrycznie montowana uszczelka z gumy EPDM. Uszczelka jest integralną częścią komponentu, a nie dodatkiem nakładanym dopiero na budowie. Dzięki temu połączenie jest szczelne już w momencie montażu i nie wymaga stosowania taśm, past ani dodatkowych mas uszczelniających.
Uszczelka fabryczna zamiast uszczelniania na budowie
To ważna różnica względem systemu bez uszczelki. W tradycyjnym rozwiązaniu końcowa szczelność zależy od wielu czynników:
- jakości taśmy lub masy uszczelniającej,
- przygotowania powierzchni,
- dokładności wykonawcy,
- warunków panujących na budowie,
- kontroli każdego połączenia,
- trwałości dodatkowych materiałów w czasie.
Fot. Lindab | Wentylacja Lindab – komponenty systemu.
Precyzja połączeń, która decyduje o szczelności klasy D
Znaczenie ma również precyzja produkcji. Kanały, kształtki i akcesoria muszą do siebie pasować wymiarowo, ponieważ nawet najlepsza uszczelka nie zastąpi spójności całego układu. Lindab certyfikuje nie tylko wybrane elementy, ale cały system (kanały, kolana, trójniki, redukcje, nyple, dekle, przepustnice, regulatory przepływu, skrzynki rozprężne czy tłumiki akustyczne), co pozwala uzyskać szczelność klasy D w każdym punkcie instalacji.
Jak to wygląda w praktyce? Klasa B kontra klasa D – test szczelności
Różnicę w szczelności obu systemów najlepiej ilustrują wyniki testu wykonanego przez ekspertów Lindab przy użyciu urządzenia pomiarowego LTEST 600. Urządzenie to zostaje podłączone do badanego fragmentu instalacji, wytwarza i utrzymuje stałe ciśnienie, a następnie mierzy ilość powietrza wyciekającego z układu.
Fot. Lindab | Wyniki testu wykonanego przez ekspertów Lindab przy użyciu urządzenia pomiarowego LTEST 600.
Co pokazują wyniki? System z uszczelką wykazał ponad 5-krotnie niższy wyciek powietrza, a do utrzymania stabilnego ciśnienia potrzebował wielokrotnie mniej energii. Co istotne: wynik ten uzyskano przy wyższym ciśnieniu pomiarowym (400 Pa zamiast 300 Pa) – a więc w trudniejszych warunkach testowych.
Fot. Lindab | System wentylacyjny z uszczelką zużywa mniej energii do zapewnienia stabilnego ciśnienia instalacji niż system bez uszczelki.
Obok testu testerem szczelności LTEST 600, przeprowadzono także wizualizację szczelności z użyciem wytwornicy dymu. W przypadku systemu bez uszczelki dym wydostawał się z wielu miejsc – z wyraźnym naciskiem na punkty klejenia taśmą. W systemie wentylacyjnym z uszczelką dym nie był widoczny na zewnątrz połączeń, co potwierdziło szczelność badanego układu
Fot. Lindab | Test szczelności z użyciem wytwornicy dymu.
Wentylacja Lindab z uszczelką vs system bez uszczelki – zobacz pełne porównanie
Jakie jeszcze korzyści daje system z uszczelką?
Szczelność klasy D to najważniejszy argument techniczny, ale nie jedyny. System z fabryczną uszczelką daje korzyści na kilku poziomach: montażowym, energetycznym, eksploatacyjnym i użytkowym.
Krótszy i bardziej przewidywalny montaż
System bez uszczelki wymaga dodatkowych czynności. Trzeba przygotować połączenia, zastosować taśmy lub masy uszczelniające, skontrolować jakość wykonania i liczyć się z ewentualnymi poprawkami po próbie szczelności.
System z uszczelką upraszcza ten proces, ponieważ:
- nie wymaga ręcznego uszczelniania każdego połączenia,
- ogranicza zużycie taśm, past i akrylu wentylacyjnego,
- zmniejsza liczbę operacji montażowych,
- skraca czas pracy na budowie,
- ułatwia zachowanie powtarzalnego standardu,
- zmniejsza ryzyko błędów wykonawczych.
W teście fragmentu wentylacji Lindab czas montażu systemu z uszczelką wyniósł 1 h 57 min, podczas gdy system bez uszczelki montowano przez 2 h 34 min. Różnica 37 minut w prezentowanym układzie pokazuje, jak szybko oszczędność czasu może rosnąć przy większych instalacjach.
Niższe zużycie energii
Szczelna instalacja pozwala utrzymać przepływy zgodne z projektem. Wentylatory nie muszą kompensować strat powietrza, centrale wentylacyjne pracują w bardziej stabilnych warunkach, a układ HVAC może działać bliżej założonych parametrów, co przekłada się na niższe koszty eksploatacji w długim okresie.
Wyższa jakość powietrza wewnętrznego
Szczelna instalacja daje większą kontrolę nad tym, skąd pochodzi powietrze i dokąd trafia. To ważne szczególnie w budynkach, w których jakość powietrza wewnętrznego ma znaczenie dla zdrowia i komfortu użytkowników.
System w klasie szczelności D pomaga:
- ograniczać zasysanie powietrza z przestrzeni technicznych,
- zmniejszać ryzyko przedostawania się pyłów i zanieczyszczeń poza sekcją filtracji,
- utrzymywać stabilne przepływy w poszczególnych strefach,
- precyzyjniej bilansować instalację,
- zapewnić warunki zgodne z założeniami projektowymi.
Mniejsze ryzyko kondensacji, korozji i degradacji elementów
Niekontrolowany przepływ powietrza przez nieszczelności może sprzyjać lokalnej kondensacji wilgoci. W długim okresie może to prowadzić do korozji kanałów, uszkodzeń izolacji lub degradacji elementów konstrukcyjnych w sąsiedztwie instalacji.
System z uszczelką i wysoką szczelnością pomaga ograniczać takie ryzyka, ponieważ powietrze płynie przewidzianą drogą, a nie przez przypadkowe nieszczelności.
Większy komfort akustyczny
Nieszczelności mogą powodować turbulencje, szumy i gwizdy na połączeniach. Szczelna instalacja ogranicza niekontrolowane przepływy, dlatego łatwiej utrzymać przewidywalną i cichszą pracę układu.
Fot. Lindab | Wentylacja Lindab z uszczelką vs system bez uszczelki – porównanie oszczędności.
Wentylacja Lindab – jakość potwierdzona systemowo
Jakość systemu wentylacyjnego wynika nie tylko z pojedynczego produktu, ale z całościowego podejścia: projektu, produkcji, spójności komponentów, badań i certyfikacji. Lindab oferuje 10-letnią gwarancję na okrągłe systemy wentylacyjne. Gwarancja obejmuje nie tylko trwałość materiałową, ale również zachowanie parametrów technicznych, takich jak szczelność połączeń i odporność na czynniki środowiskowe. Komponenty systemu są zgodne z wymaganiami określonymi w Krajowej Ocenie Technicznej, co ma znaczenie zarówno dla projektantów, jak i wykonawców odpowiadających za jakość instalacji.
Kiedy system z uszczelką jest szczególnie uzasadniony?
System z uszczelką warto wybrać tam, gdzie instalacja ma pracować stabilnie przez wiele lat, a koszt eksploatacji budynku jest równie ważny jak koszt wykonania. Dotyczy to zwłaszcza biurowców, obiektów usługowych, szkół, hoteli, budynków wielorodzinnych, obiektów przemysłowych oraz inwestycji projektowanych z myślą o certyfikacji środowiskowej.
Fot. Lindab | Wentylacja Lindab z fabryczną uszczelką wspiera energooszczędne budownictwo.
Efektywność energetyczna budynku zaczyna się od szczelności wentylacji
W kontekście rosnących wymagań dotyczących efektywności energetycznej – dyrektyw unijnych, standardów pasywnych i certyfikacji środowiskowych – szczelność klasy D przestaje być opcją premium, a staje się nowym standardem. Wentylacja Lindab z fabryczną uszczelką udowadnia, że najwyższe parametry techniczne mogą iść w parze z szybkością montażu i niezawodnością przez dekady.
Więcej informacji o systemach wentylacyjnych Lindab w klasie szczelności D znajdziesz na stronie https://www.lindab-polska.pl/
