Odprowadzanie skroplin z kotła kondensacyjnego

Produktem ubocznym działania kotłów kondensacyjnych jest powstawanie kondensatu (skroplin). Wytrącanie wody jest zjawiskiem nieuniknionym, które następuje w wyniku osiągnięcia temperatury nasycenia pary wodnej, gdy temperatura powierzchni jest niższa od temperatury otaczającego powietrza. Wymienniki ciepła kotłów kondensacyjnych charakteryzują się wyższą mocą w porównaniu do kotłów konwencjonalnych lub, mówiąc inaczej, posiadają one zdolność do schłodzenia spalin do niższej temperatury, tj. takiej, poniżej której para wodna zawarta w spalinach ulega skropleniu i oddaje ciepło, podnosząc jednocześnie sprawność energetyczną kotła. Im wyższa zawartość wodoru w paliwie, tym większa ilość pary wodnej w spalanym gazie.

Wartość pH, która opisuje kwasowość wody lub stężenie jonów wodorowych, w przypadku skroplin ma wartość mniejszą niż neutralna (pH7), ponieważ posiadają one zmniejszoną zawartość składników mineralnych. Orientacyjne wartości skroplin w przypadku kotłów opalanych gazem kształtują się w przedziale ~ 3,8 do 5,3 pH, a w przypadku kotłów olejowych ~ 1,8 do 3,8 pH.

Im ta wartość jest mniejsza, tym bardziej zwiększa się agresywność skroplin. Zgodnie z niemieckimi wytycznymi (np. ATV A251) skroplin nie należy odprowadzać bezpośrednio do kanalizacji, jeśli proporcje mieszanki pomiędzy ściekami zawierającymi fekalia (wysoki współczynnik pH przed wydzieleniem siarkowodoru) a skroplinami (niski współczynnik pH) klasyfikowane są jako wątpliwe.

Bez neutralizacji może odbywać się odprowadzanie skroplin w instalacjach o mocy do 25 kW. Są one kwalifikowane są bez zastrzeżeń, ponieważ można założyć dostateczne przemieszanie powstających skroplin. Podobnie kwalifikowane są instalacje o mocy do 200 kW, o ile 25-krotna objętość     ścieków w stosunku do skroplin wprowadzana jest do tego samego punktu wejściowego, gdyż również i w tym przypadku stosunek przemieszania jest wystarczający. Większe instalacje wymagają ogólnej neutralizacji przed wprowadzeniem do urządzenia przetłaczającego skropliny lub do kanalizacji.

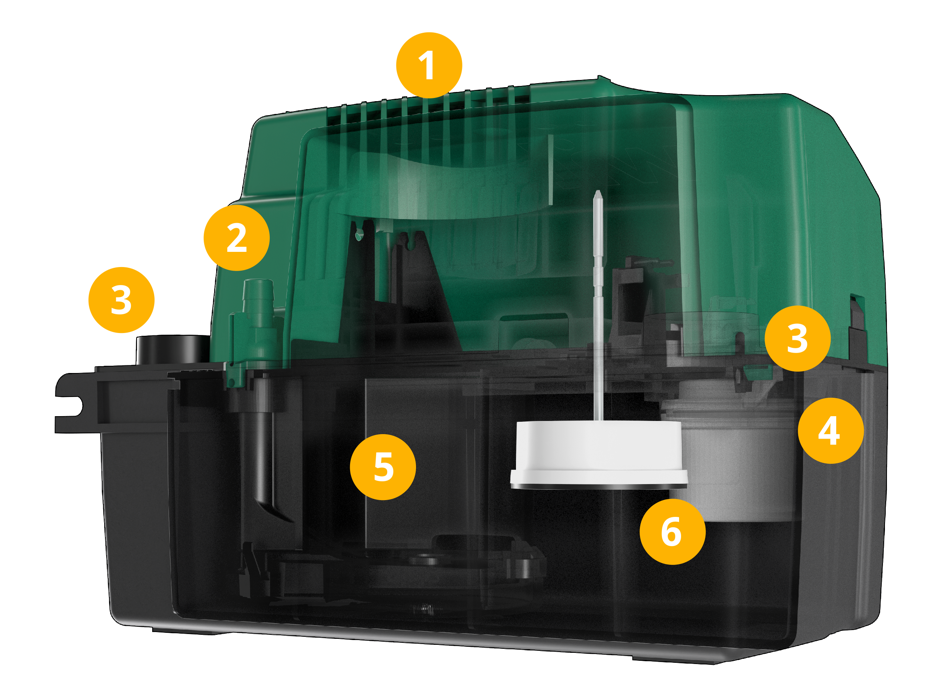

Rys. Budowa pompy do kondensatu Wilo-NovaCON:
1- Obudowa ze wskaźnikiem przyłożenia poziomicy,
2- Przyłącze tłoczne z zaworem zwrotnym,
3- Przyłącza dopływowe 2x Ø 28 mm,
4- pływak do sygnalizacji poziomu alarmowego,
5- Zbiornik kondensatu 2,2 l brutto,
6- Wyłącznik pływakowy ze stykiem NO/NC o obciążalności do 230V 4 A.

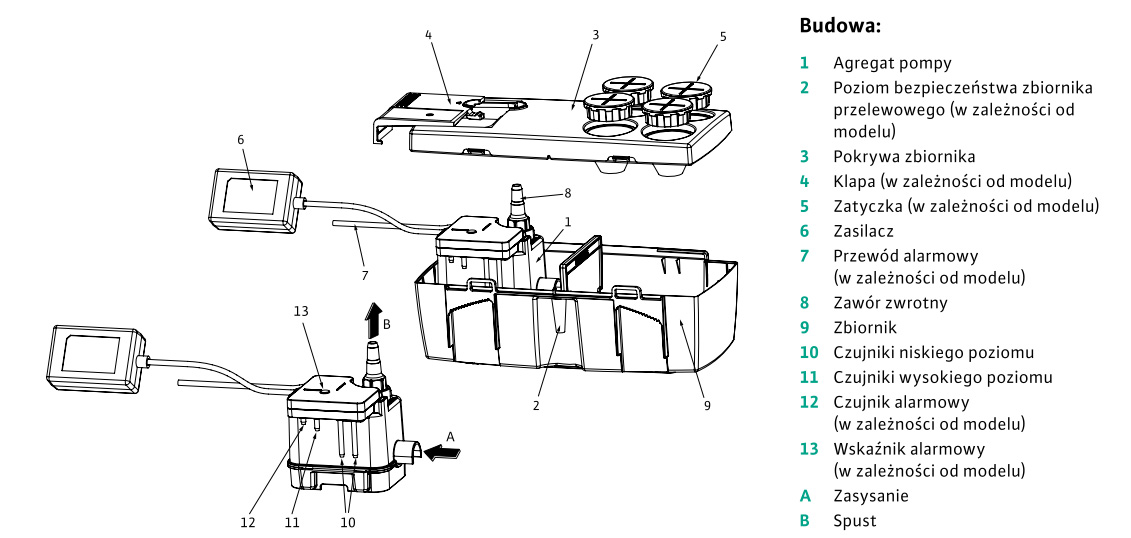

Zasady działania pomp do skroplin

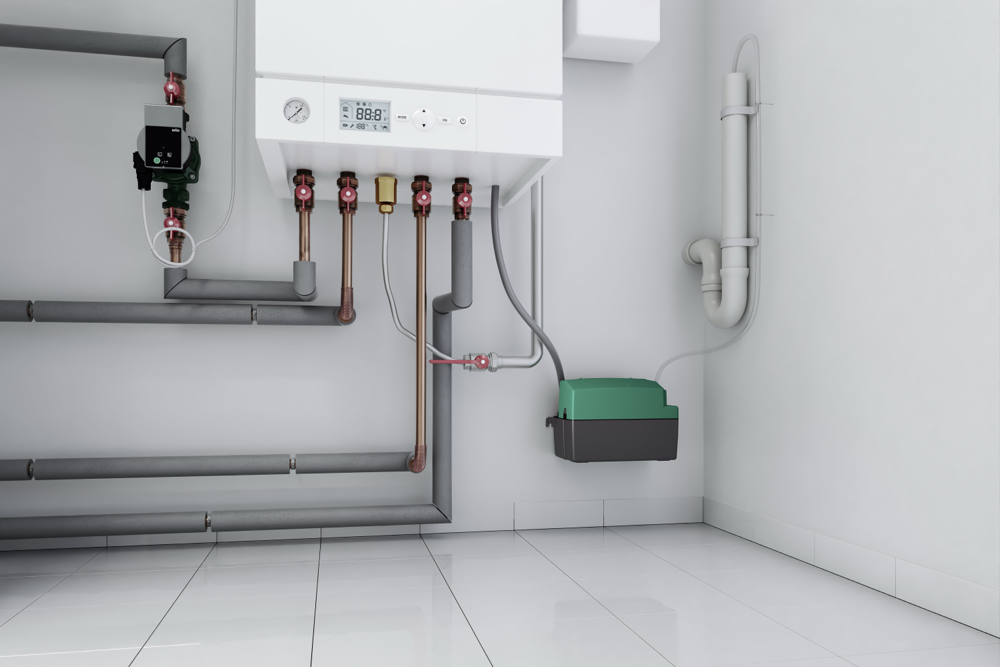

Gdy kondensat nie może być odprowadzany grawitacyjnie do kanalizacji, czyli wtedy, gdy kocioł kondensacyjny, klimatyzator lub inne urządzenie wytwarzające skropliny znajduje się poniżej poziomu odpływu albo z dala od pionu kanalizacyjnego, konieczne jest zastosowanie agregatu do odprowadzania kondensatu. Do takich zastosowań przeznaczony jest Wilo‑NovaCON — kompaktowa, gotowe do podłączenia pompa do odprowadzania kondensatu z gazowych kotłów kondensacyjnych oraz skroplin z instalacji klimatyzacyjnych. Może współpracować z kotłami gazowymi o mocy do 50 kW, a dzięki odporności na kondensat o odczynie pH > 2,5 oraz dopuszczalnej temperaturze medium do 80°C dobrze odpowiada wymaganiom typowych instalacji grzewczych i chłodniczych w budynkach mieszkalnych.

Praktyczne rozwiązania dla instalatora i użytkownika

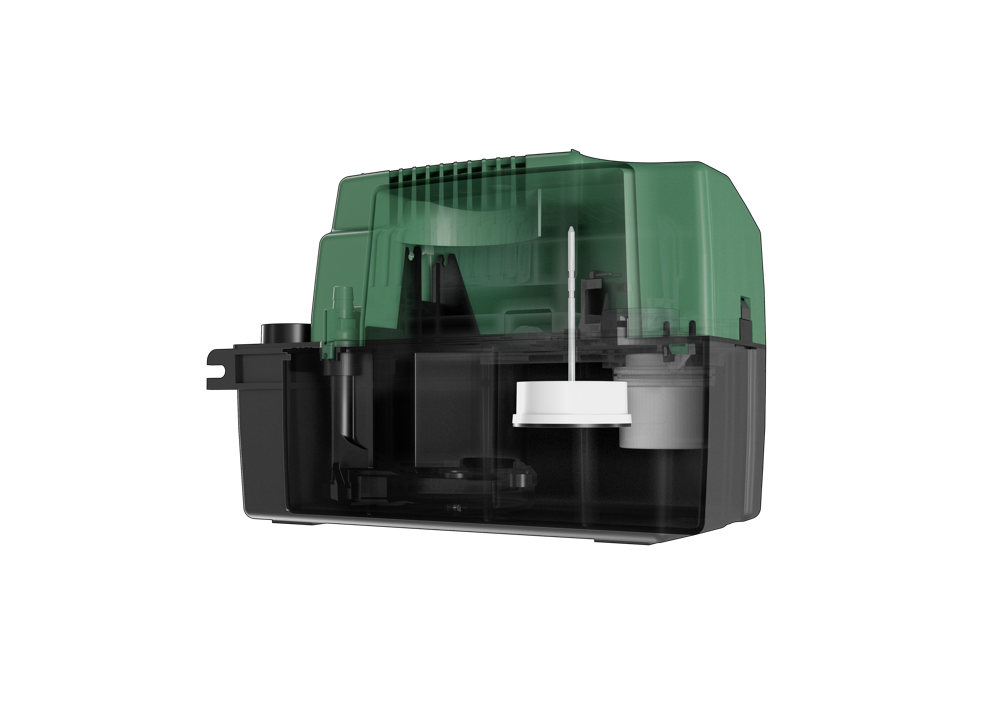

Wilo‑NovaCON wyróżnia się praktyczną i bezpieczną konstrukcją. Zastosowano w nim sprawdzone rozwiązanie techniczne w postaci wyłącznika pływakowego, który odpowiada za kontrolę poziomu kondensatu w zbiorniku. Jest to prosta i niezawodna zasada działania, dobrze znana instalatorom i serwisantom. Dodatkowo elektronika urządzenia jest oddzielona od medium, co ułatwia obsługę i ogranicza kontakt z kondensatem podczas czynności serwisowych. Zbiornik o zwiększonej pojemności brutto 2,2 l zapewnia większą rezerwę objętości, a zintegrowany zawór zwrotny ogranicza ryzyko cofania się medium. Dla bezpieczeństwa pracy przewidziano również bezpotencjałowy styk alarmowy NC/NO o obciążalności do 230 V i 4 A, który może być wykorzystany do sygnalizacji alarmu lub odłączenia urządzenia grzewczego bądź klimatyzacyjnego w przypadku awarii odprowadzania kondensatu. Dzięki dwóm elastycznym przyłączom dopływowym, możliwości montażu na ścianie lub na podłodze, cichej pracy poniżej 45 dB(A) oraz gotowości do szybkiego uruchomienia, Wilo‑NovaCON jest rozwiązaniem wygodnym zarówno dla instalatora, jak i użytkownika końcowego.

Fot. Wilo

Podsumowując: Wilo‑NovaCON został wyposażony w zbiornik o pojemności brutto 2,2 l oraz sprawdzony układ kontroli poziomu z wyłącznikiem pływakowym. W połączeniu z dopuszczalną temperaturą medium do 80°C i odpornością na kondensat o pH > 2,5 zapewnia to bezpieczną pracę urządzenia także w wymagających warunkach eksploatacyjnych.
