Konsola Eco-Fix A-E / Konsola Eco-Fix L-Q – Sposób montażu

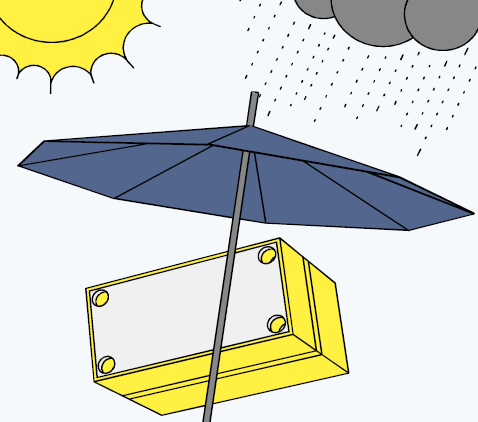

Konsolę chronimy przed zabrudzeniem oraz wpływem warunków atmosferycznych.

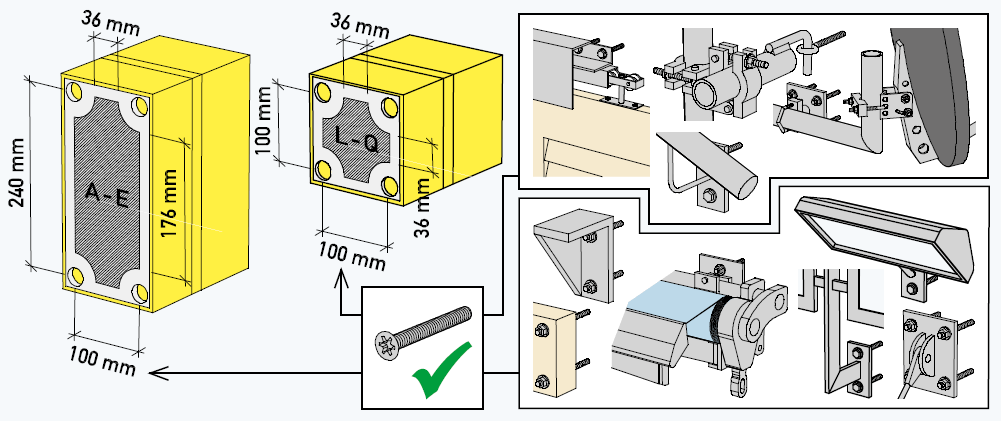

Powierzchnia montażowa konsoli wynosi 100/36 x 240/176 mm (typ A-E) lub 100/36 x 100/36 mm (typ L-Q).

Możliwość mocowania np.:
– płatwie
– poręcze i barierki
– konsole
– markizy
– rolety przesuwne (zawieszenie górne)
– ciężkie lampy i szyldy
– daszki
– anteny satelitarne

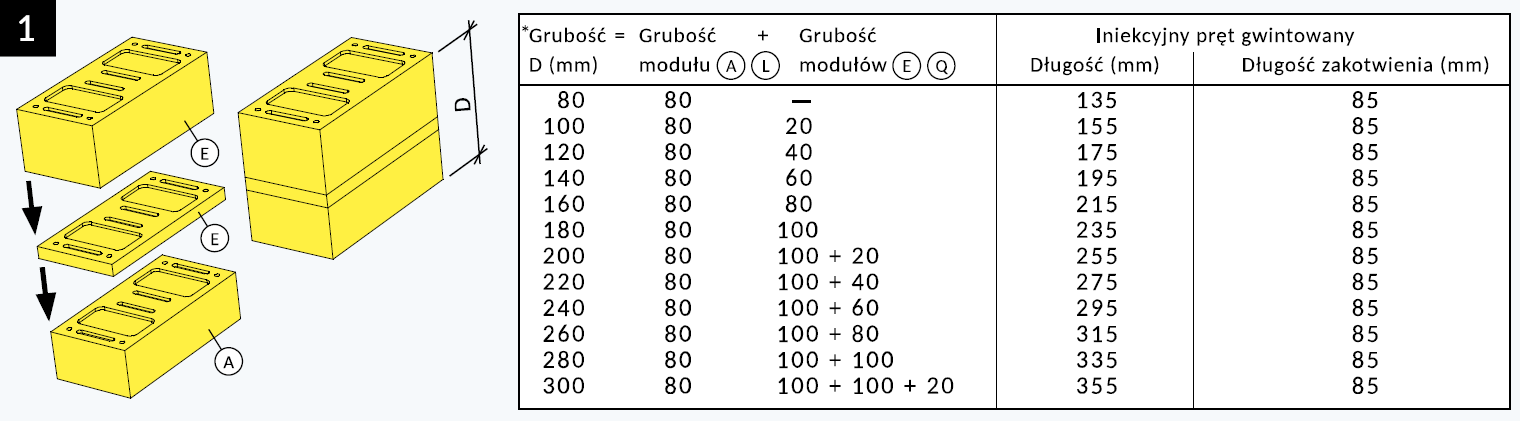

Poszczególne moduły konsoli składamy w całość. Grubość konsoli D konfekcjonujemy z modu/ów @i© (A-E) lub© i@ (L-Q) wg tabeli powyżej oraz dobieramy odpowiednie pręty gwintowane (tylko jeżeli nie zostały one dostarczone wraz z konsolą). Grubość konsoli D odpowiada grubości ocieplenia budynku.

Zalecana kombinacja modu/ów (kolejność modu/ów E (A-E) i Q (L-Q) dowolna)

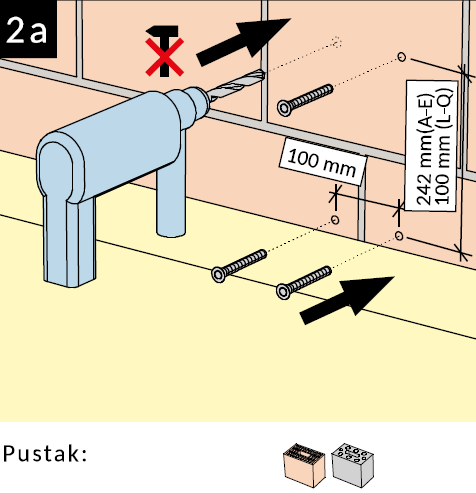

Zaznaczamy miejsca nawiertu w odstę­pach 1001242mm (A-E) lub 100/l00mm (L-Q). W nośnej ścianie wiercimy otwory bez udaru (średnica 0 16 mm, głębokość 90 mm) i osadzamy tuleje.
Uwaga: Uwzględnić dopuszczenie nr  Z-21.3-1924 dla prętów gwintowanych.

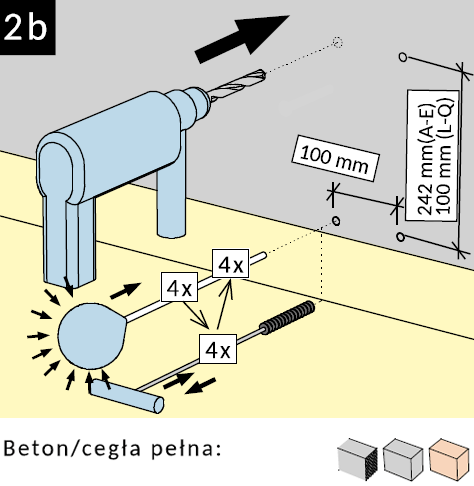

Zaznaczamy miejsca nawiertu w odstępach 1001242mm (A-E) lub 100/l00mm (L-Q). Nawiercamy otwory w ścianie z betonu/pełnej cegły (0 10 mm, głębokość 90 mm) i osadzamy tuleje. Oczyszczamy otwory: 4x przedmuchać + 4x wyszczotkować+ 4x przedmuchać. Uwaga: Uwzględnić dopuszczenie nr ETA-10/0352.

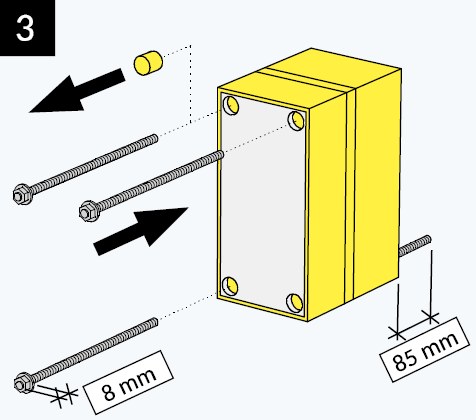

Wyjmujemy zatyczki EPS z konsoli i przechowujemy. Na pręty nakładamy podkładki i wkręcamy nakrętki na długość 8mm. Wsuwamy do konsoli. Pręty powin­ny wystawać z tylu konsoli na 85mm.

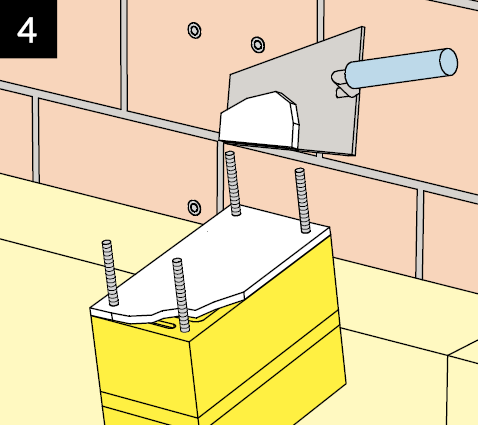

Na ca/ej tylnej powierzchni konsoli rozprowadzamy zaprawę klejącą np. do przyklejania płyt izolacyjnych ze styropianu lub wełny mineralnej.

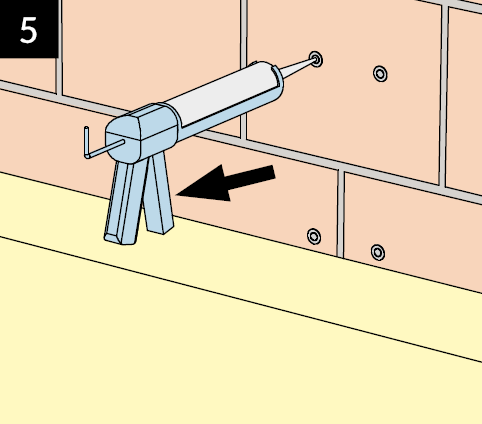

Wstrzykujemy żywicę iniekcyjną do otworów w ilości ok. 25 ml/otwór.

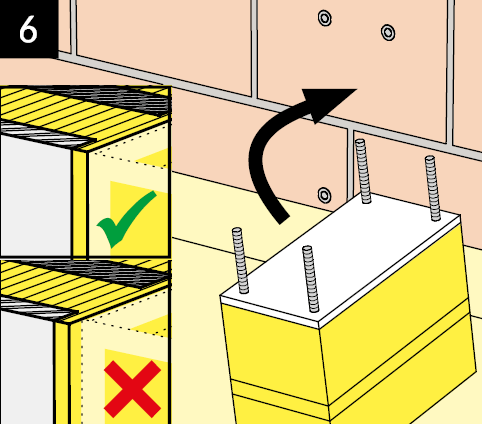

Konsolę wraz z prętami umieszczamy w otworze i dociskamy (wytrzyma/ość sklejenia 2: 0.25 N/mm2). Podłoże, do którego mocujemy konsolę, musi być czyste, odkurzone i nośne. Konsola musi się licować z płaszczyzną warstwy ocieplenia.

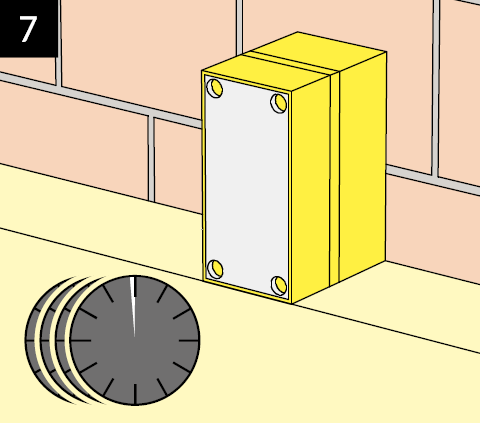

Przed montażem elementu zewnętrznego odczekujemy aż zwiąże klej.
Czas wiązania kleju wg wytycznych prod u centa.

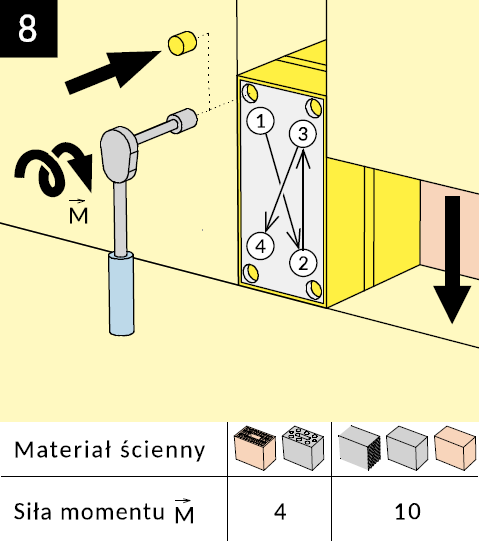

Nakrętki dokręcamy po przekątnej odpowiednią silą momentu M. Zatyczki z EPS umieszczamy ponownie w otworach i uzupełniamy ocieplenie wokół konsoli.

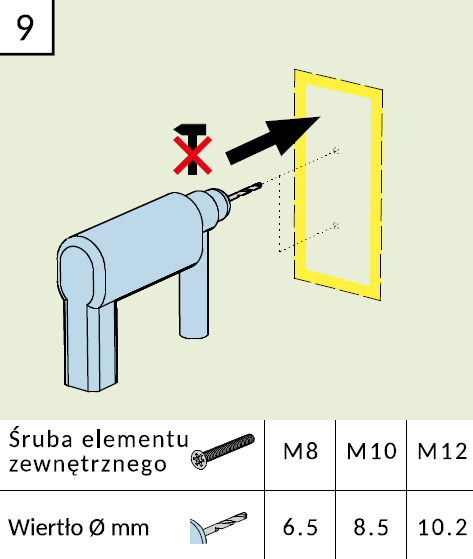

Nawiercamy otwory w konsoli przez obie płytki warstwowe (głębokość? 90 mm).

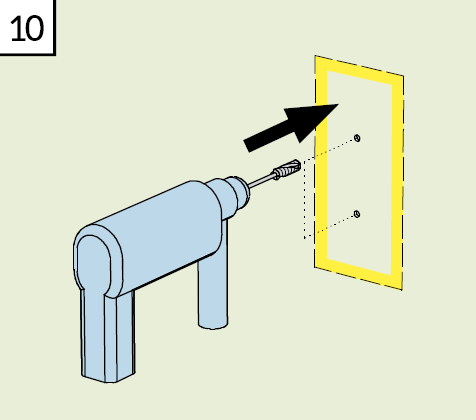

Za pomocą gwintownika HSS-E (długość 140 mm) nacinamy gwint w obu płytkach warstwowych. Głębokość gwintowania ? 90 mm.

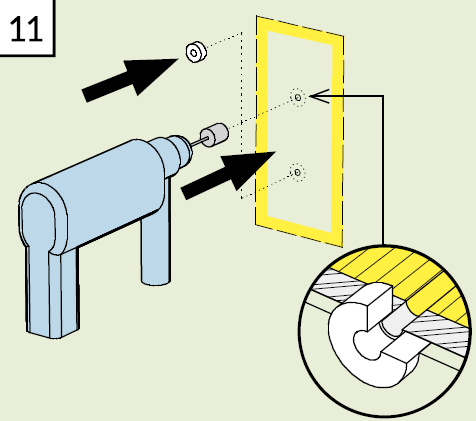

Za pomocą koronki rdzeniowej nawierca­my otwór w tynku (nie wolno przy tym uszkodzić płytki warstwowej konsoli). W otworze osadzamy tulejkę dystansową (np. PA 0wewn. i/ 0 zewn. =12.6/25mm, grubość? grubość tynku, wytrzyma/ość na ściskanie? 70 N/mm2).

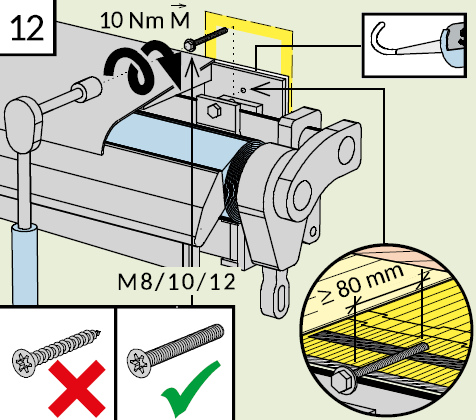

Element zewnętrzny mocujemy w konsoli za pomocą śrub metrycznych M8/10/12. Śruby muszą być zakotwione w obu płytkach warstwowych (długość zakot­wienia? 80 mm). Śruby dokręcamy siłą momentu M = 10 Nm. Przebicie w tynku uszczelniamy np. klejem uszczelniającym Stahlton.
