Sposób montażu: Kątownik montażowy Eco-Fix G

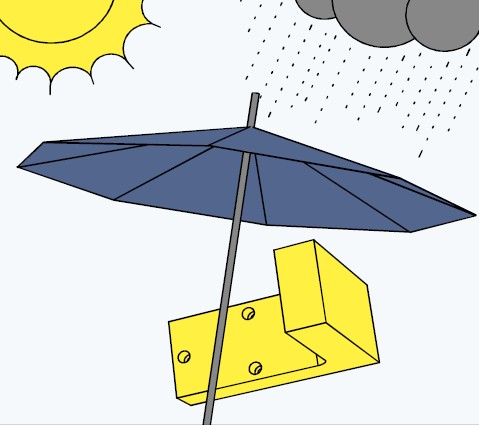

Kątownik montażowy chronimy przed zabrudzeniem oraz wpływem warunków atmosferycznych.

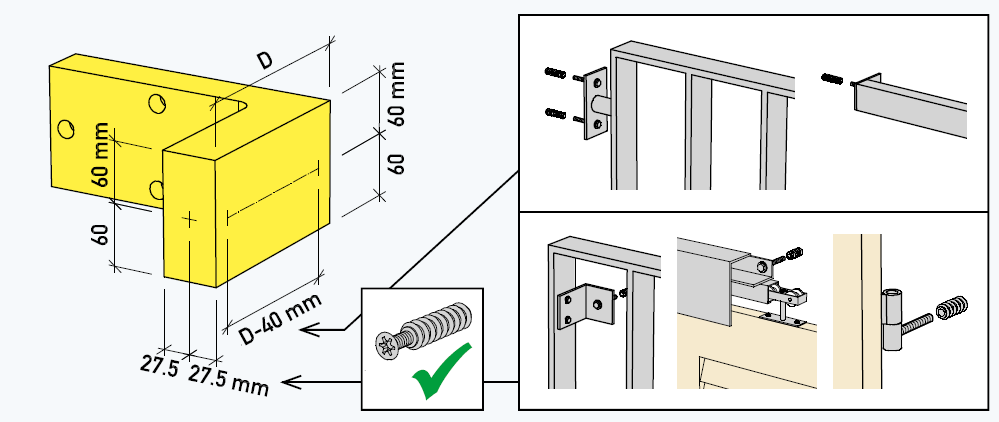

Miejsca do mocowania elementu zewnętrznego w kątowniku
wg rysunku powyżej.

Możliwość mocowania np.:
– balustrady mocowane w ościeży
– balustrady mocowane od strony fasady
– okiennice
– prowadnice okiennic z zawieszeniem górnym

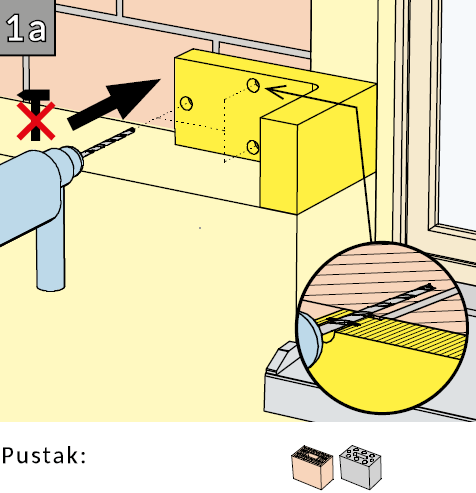

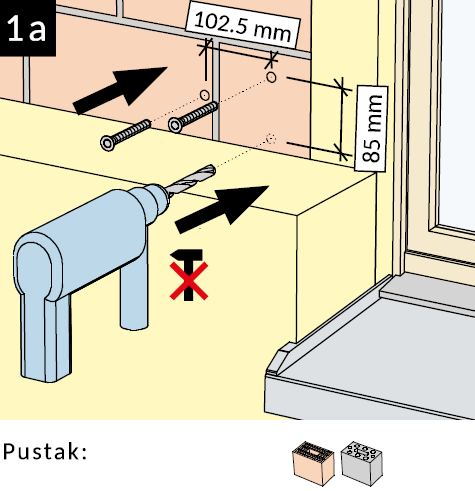

Zaznaczamy miejsca nawiertu. Wiercimy bez udaru otwory w ścianie nośnej (0 16 mm, głębokość 90 mm) i wprowadzamy tuleje siatkowe. Uwaga: Uwzględnić dopuszczenia nr ETA-10/0352 lub ETA-10/0383 odnośnie stosowanych prętów iniekcyjnych.

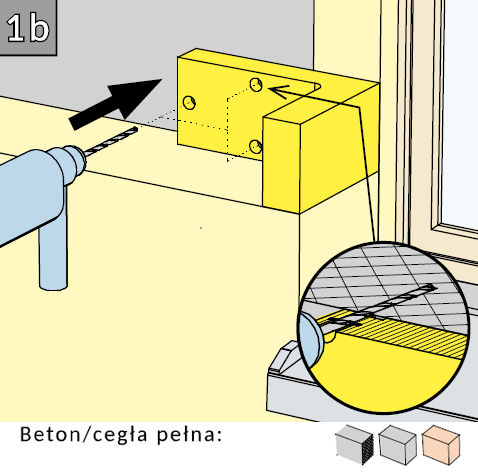

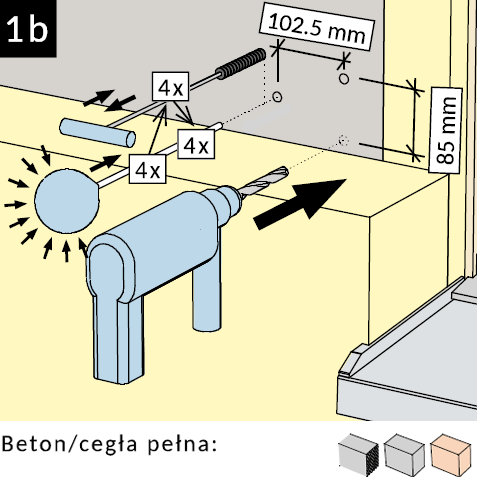

Zaznaczamy miejsca nawiertu. Wiercimy otwory w ścianie nośnej (0 10 mm, głębokość 90 mm) i oczyszczamy: 4x przedmuchać + 4x wyszczotkować+ 4x przedmuchać. Uwaga: Uwzględnić dopuszczenia nr ETA-10/0352 lub ETA-10/0383 odnośnie stosowanych prętów iniekcyjnych.

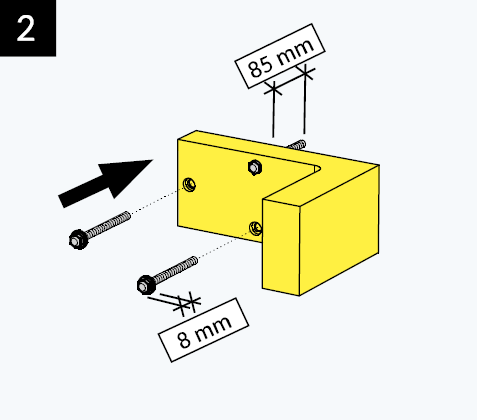

Iniekcyjne pręty gwintowane wraz z nekrętkami i podkładkami wsuwamy do otworów w kątowniku (długość wystającej kotwy z tyłu kątownika = 85 mm). Nakrętka musi być wkręcona na pręcie na długość 8 mm.

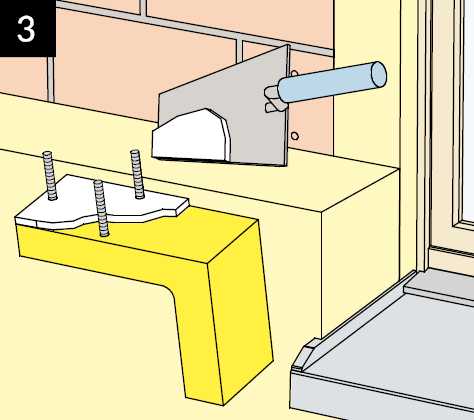

Na ca/ej tylnej powierzchni kątownika rozprowadzamy zaprawę klejącą np. do przyklejania płyt izolacyjnych ze styropianu lub wełny mineralnej.

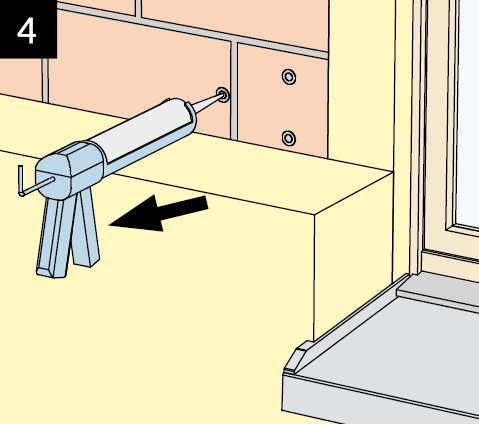

Wstrzykujemy zaprawę iniekcyjną do otworów w ilości ok. 25 ml/otwór.

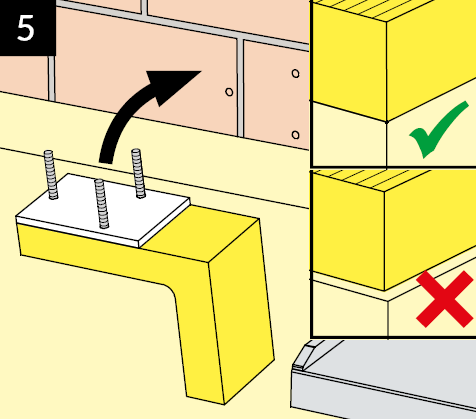

Kątownik przykładamy do ściany i dociskamy (wytrzymałość sklejenia 2: 0.25 N/ mm2). Ramię kątownika musi licować się z płaszczyzną warstwy ocieplenia ściany.

* Uwaga: pręty gwintowane wklejane na zaprawie żywicznej stosujemy tylko w przypadkach stosowania kątownika Eco-Fix G do montażu elementów zewnętrznych chroniących użytkowników przed wypadnięciem (np. balustrady przy portfenetrach).

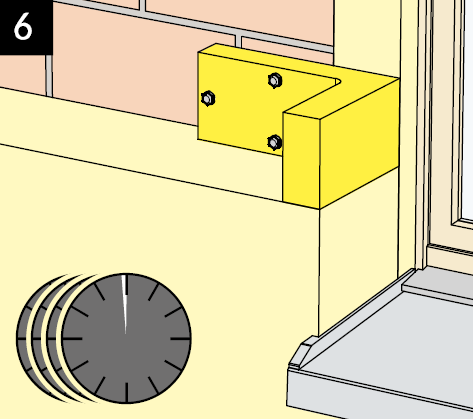

Przed dokręceniem nakrętek na prętach gwintowanych odczekujemy aż zwiąże klej. Czas wiązania kleju wg wytycznych producenta.

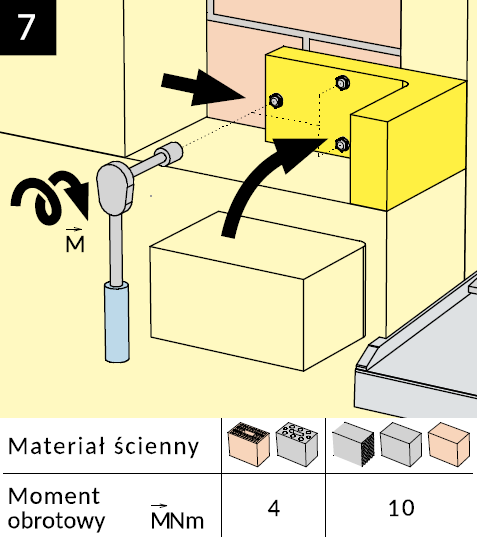

Nakrętki dokręcamy odpowiednią silą momentu M. Uzupełniamy ocieplenie wokół kątownika bez pozostawiania szczelin.

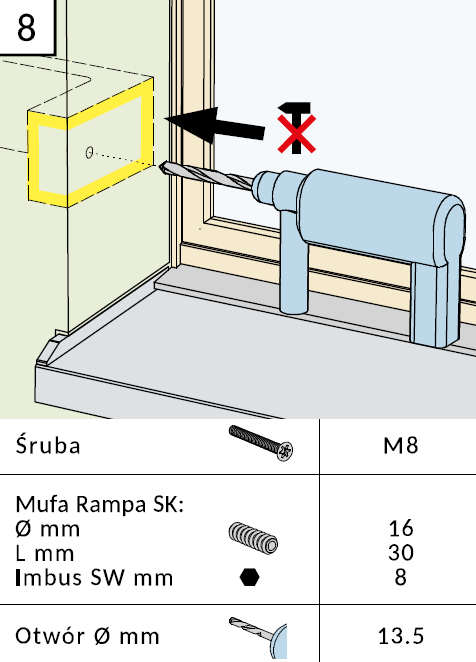

Nawiercamy otwór w kątowniku do wkręcenia mufy. Wiercimy bez udaru.

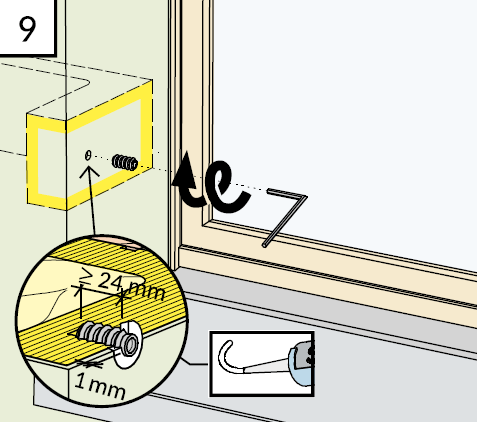

Do kątownika wkręcamy mufę typu Rampa (musi ona wystawać z tynku na 1 mm; długość zakotwienia VR <’= 24 mm). Przebicie w tynku uszczelniamy np. klejem uszczelniającym Stahlton.

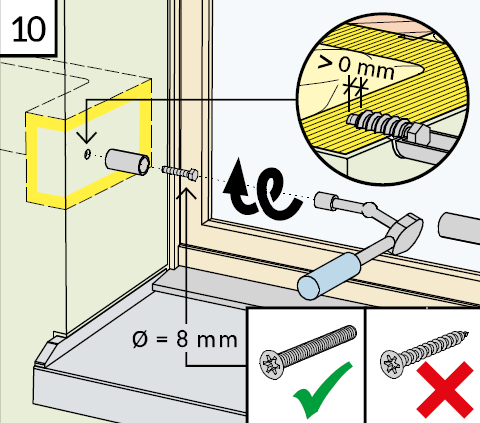

Element zewnętrzny przykręcamy w mufie śrubą metryczną MB z pełnym gwintem. Śruba musi być wkręcona na głębokość przynajmniej 30 mm.

Montaż kątownika Eco-Fix G za pomocą dybli ramowych (obciążenia elementu bez udziału osób)
Uwaga: Sposób montażu elementu zewnętrznego w kątowniku jest analogiczny do punktów 8 do 10

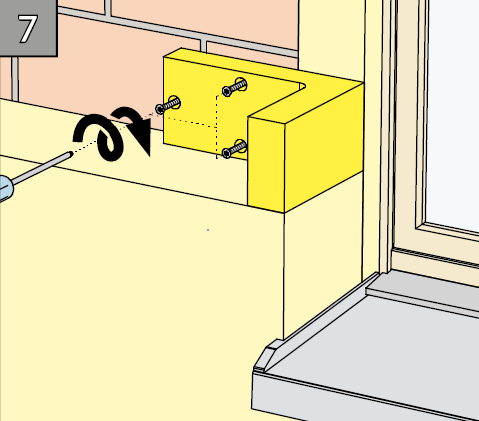

Montaż kątownika Eco-Fix G za pomocą dybli ramowych

Wiercimy bez udaru otwory w ścianie nośnej (średnica otworu 0 10 mm, głębokość otworu<! 80 mm).
Uwaga: Uwzględnić dopuszczenie nr ETA- 13/0235 dla stosowania dybli ramowych.

Wiercimy otwory w ścianie nośnej z betonu lub cegły pełnej (średnica otworu 0 10 mm, głębokość <’= 80 mm). Uwaga: Uwzględnić dopuszczenie nr ETA-13/0235 dla stosowania dybli ramowych.
