Wysoce efektywne źródła ciepła zyskują coraz większą popularność, a same urządzenia charakteryzują się bardzo wysoką sprawnością. Logicznym wydaje się zatem, aby dedykowany osprzęt hydrauliczny nie pogarszał tych z trudem uzyskanych parametrów. Nasza firma, wychodząc naprzeciw zapotrzebowaniu rynku, wprowadziła do oferty bardziej zaawansowaną technicznie serię sprzęgło-kolektorów SKE, zestawów hydraulicznych oraz sprzęgieł SHE, znajdujących zastosowanie zwłaszcza w kotłowniach klasy energetycznej A i wyższych.

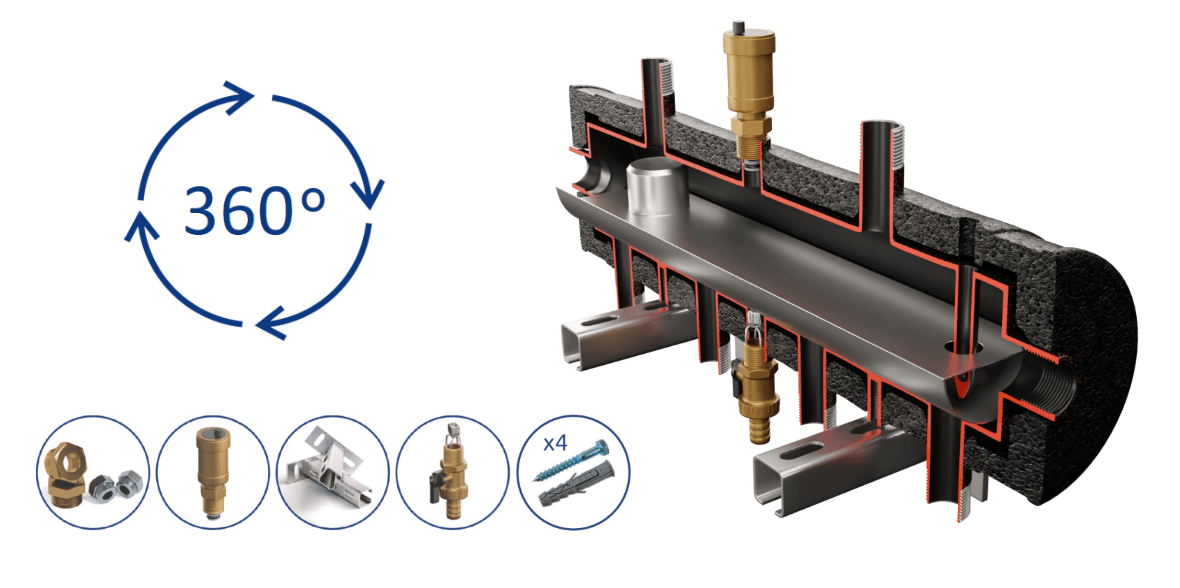

Sprzęgło-kolektory hydrauliczne SKE 2DC+ 55/90kW Condens i SKE 4DC+ 96kW Condens – uniwersalne 360°

fot. Elterm

fot. Elterm

• Patent P.421240
• Wersje do 55 i 90kW (4DC+ – 96kW).

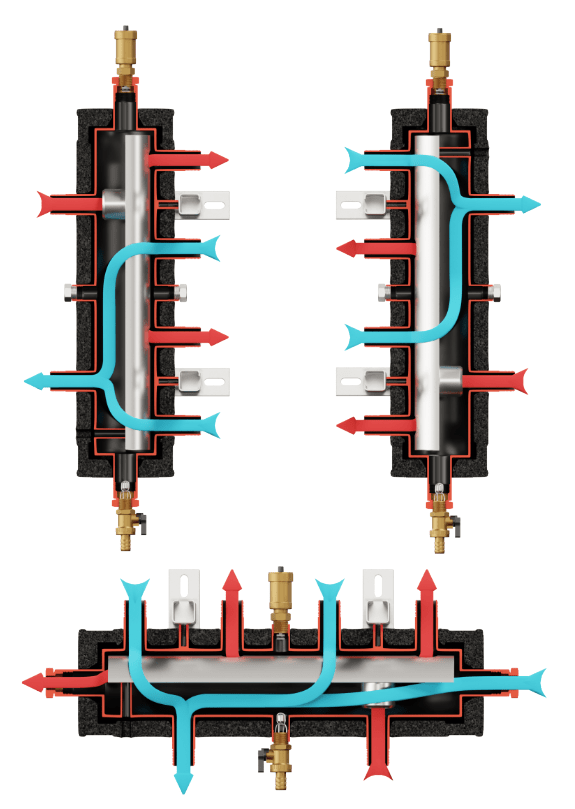

• Wbudowana kierownica przepływu INOX, zapewnieniająca równomierny pobór ciepłej wody przez obie grupy pompowe
• Konstrukcja obniżająca temperaturę powrotu o kilka stopni w porównaniu ze standardowym sprzęgłem
• Kompatybilne z kolektorami rozdzie-lającymi Elterm
• Wbudowany neodymowy separator magnetyczny SMART oraz rurka pomiarowa na czujnik temperatury
• W komplecie: zawór spustowy, odpowietrznik automatyczny, profile montażowe oraz ocieplenie EPP
• Opcjonalny montaż pakietu rozszerzającego – info na str. 3

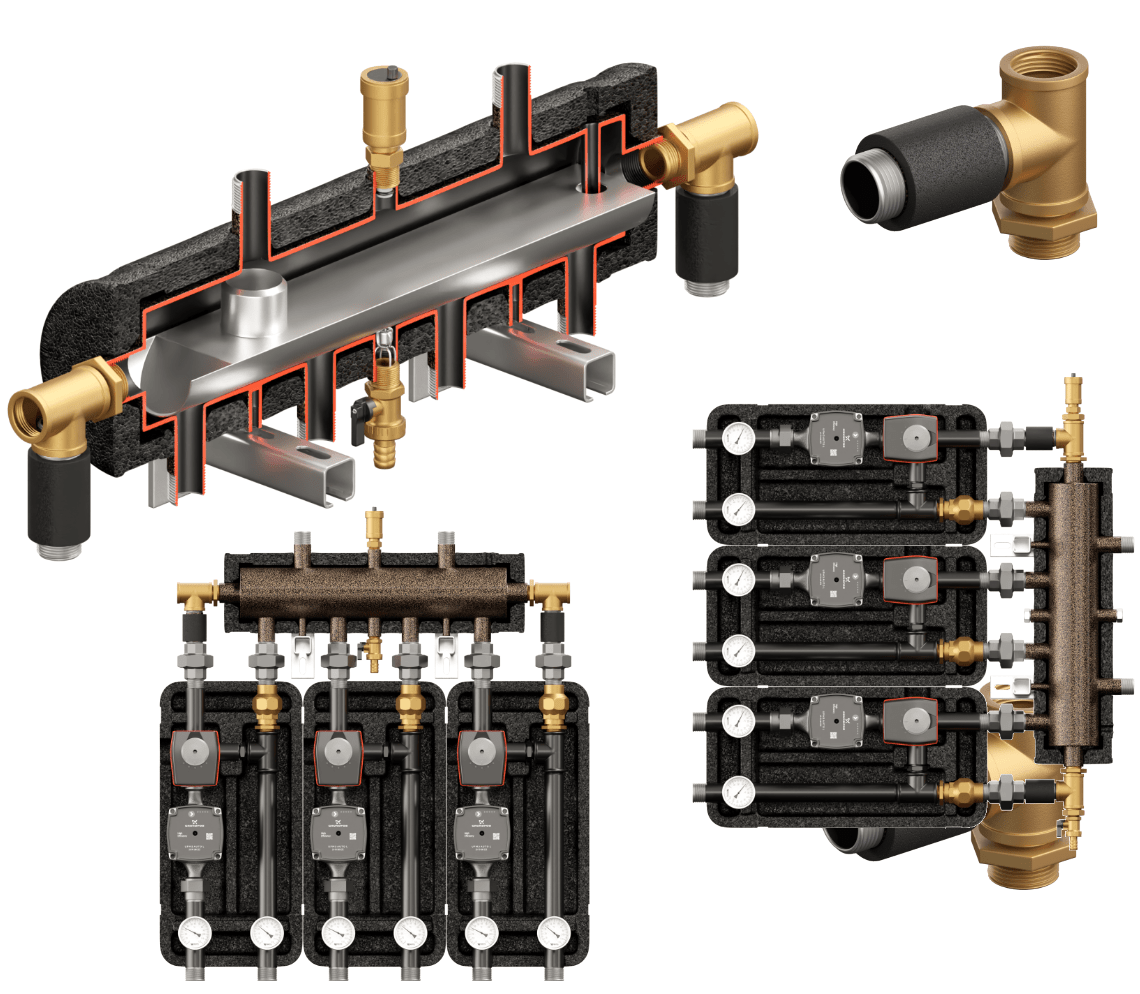

Pakiet rozszerzający dla SKE 2DC+ 55/90kW Condens – uniwersalnego 360°

• Umożliwia podłączenie 3 grup pompowych o rozstawie 125mm. Sprzęgło-kolektor SKE może pracować w zakresie 360°, a wyposażony w grupy – 270°.
• Pakiet zawiera komplet dwóch trójników, nypli oraz rur. Zastępuje on wycofane z oferty produkty SKE 3D oraz SKE 3DC.

fot. Elterm

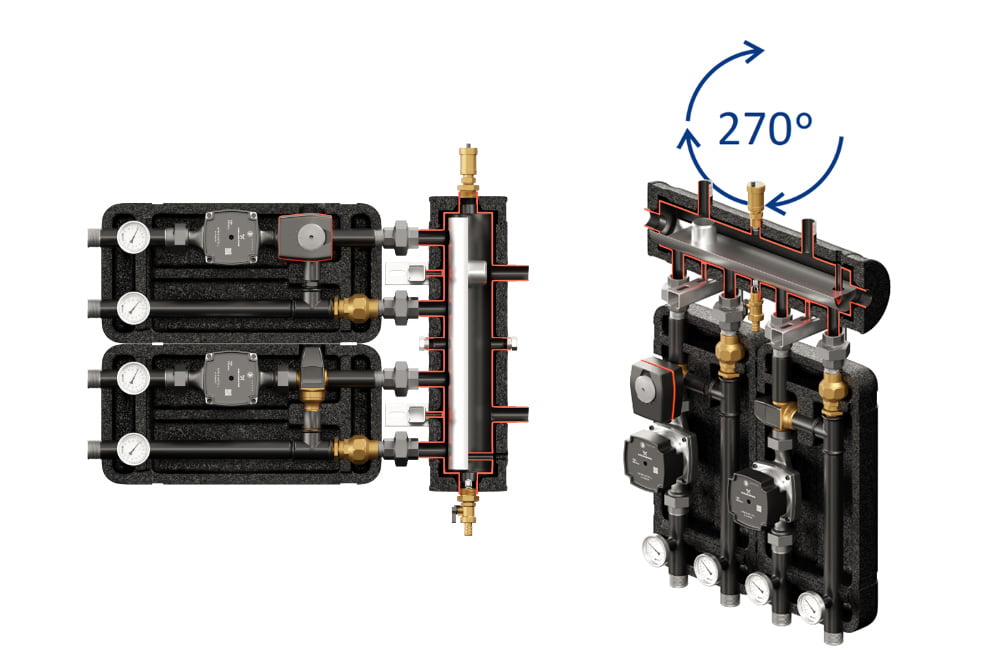

Zestawy hydrauliczne Kompania – uniwersalne 270°

fot. Elterm

• Patent P.421240 (SKE Condens)
• Kompania – uniwersalny (270°) zestaw dedykowany do pionowej lub poziomej rozbudowy kotłowni.
• Zestawy Kompania składają się ze sprzęgło-kolektora SKE 2DC+ 55kW Condens z kierownicą przepływu oraz dwóch grup pompowych DN25 o rozstawie 125mm.
• Zastosowanie kierownicy przepływu zapewnia równą dystrybucję ciepła do poszczególnych grup pompowych. Nie występuje zjawisko krzyżowania się strumienia zimnej, powrotnej wody z jednego obiegu z ciepłą zasilającą kolejny!
• Dostępnych jest 28 konfiguracji.
• W Kompaniach wykorzystywane są 3 typy grup pompowych: z obrotowym, progresywnym zaworem mieszającym VRG 432; z termostatycznym zaworem mieszającym VTA322 lub VTA522 oraz uniwersalna/bezpośrednia.
• Zawór VRG432 jest pierwszym progresywnym zaworem dostępnym na rynku – umożliwia szeroki zakres pracy (KVS do 8.0, do 50kW, do 280m²).
• Grupy z zaworem VRG mogą być dodatkowo wyposażone w siłownik ARA.
• Dostępne są także wersje bez grup pompowych (uniwersalny rozstaw 180mm).
• Kompania izolowana jest formami EPP.

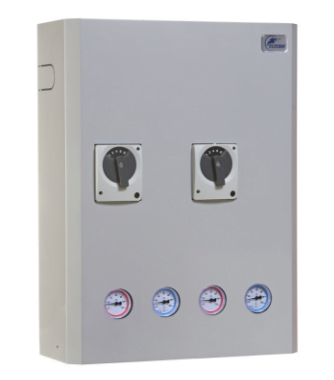

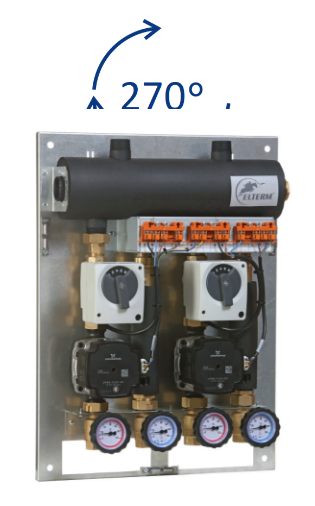

Zabudowane zestawy hydrauliczne Szwadron – uniwersalne 270°

fot. Elterm

• Patent P.421240 (SKE Condens)
• Szwadron – zestawy hydrauliczne zabudowane w metalową szafkę do poziomej i pionowej rozbudowy kotłowni – możliwe trzy pozycje montażu.
• Zestaw Szwadron składa się ze sprzęgło-kolektora SKE 2DC+ 35kW Condens z kierownicą przepływu INOX oraz dwóch grup pompowych DN20.
• Zastosowanie kierownicy przepływu zapewnia równą dystrybucję ciepła do poszczególnych grup pompowych. Nie występuje zjawisko krzyżowania się strumienia zimnej, powrotnej wody z jednego obiegu z ciepłą zasilającą kolejny!
• Dostępnych jest 6 konfiguracji.
• W Szwadronach wykorzystywane są 3 typy grup pompowych: z obrotowym zaworem mieszającym; z termostatycznym zaworem miesza-jącym oraz uniwersalna/bezpośrednia.
• Zestawy Szwadron skręcone są fabrycznie, minimalizując czas i koszty montażu, znacząco redukując także ryzyko popełnienia błędu.
• Zestawy wyposażone są w pompy elektroniczne 130mm, termometry z zaworami kulowymi i zwrotnymi (na powrocie), jak również szybkozłączki WAGO umożliwiające szybki montaż elektryczny.

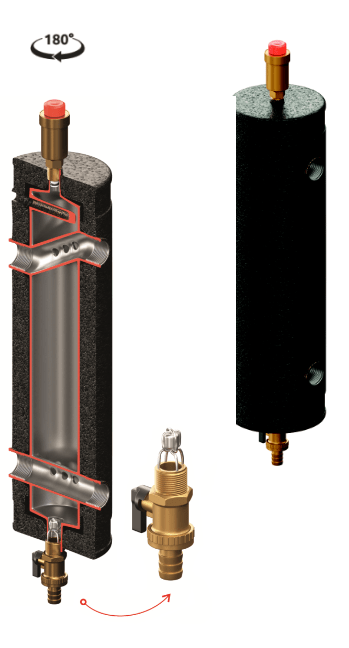

Sprzęgła hydrauliczne – SHE-CD Condens i SHE-CDI Condens Inox

fot. Elterm

• Patent P.421808
• Moce: 55 do 560kW (CDI do 210kW).
• Wymiary DN25-80 (CDI do DN50).
• Wbudowane dwie kierownice przepływu, zastosowanie których znacznie ogranicza podmieszanie wody
• Konstrukcja obniżająca temperaturę powrotu o kilka stopni w porównaniu ze standardowym sprzęgłem hydrau-licznym, podnosząca efektywność niskotemperaturowego źródła ciepła
• Kompatybilne z kolektorami rozdzielającymi Elterm, dające możliwość stworzenia bardziej rozbudowanych instalacji
• Wbudowany neodymowy separator magnetyczny SMART oraz rurka pomiarowa na czujnik temperatury
• W komplecie: zawór spustowy, odpowietrznik automatyczny, grzebień odmulający oraz ocieplenie EPP

fot. Elterm

Separator SMART sie z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. Smart umieszczony może być w dowolnym elemencie instalacji grzewczej zamiast istniejącego już zaworu spustowego. Stan zabrudzenia łatwo sprawdzić otwierając zawór – w przypadku braku lub małego przepływu – wymagane jest czyszczenie.

Separator można zakupić niezależnie (kod 09 00 000), bądź jako integralną część sprzęgieł SHE-SM, SHE-CD i sprzęgło-kolektorów SKE.


Data publikacji: 2022-01-24
